KA系列晶闸管

产品展示>> 晶闸管（可控硅、模块、散热器） >> KA系列可控硅

特 点

典型应用

说明

1、全扩散工艺

1、逆变器

1、IGTVGTIH为25°C测试值，除非另作说明，参数表中其它参数皆为在Tjm下的测试值。

2、分布式扩展放大门极结构

2、电焊机

2、I2t=I2TSM×tw/2;tw=正弦半波电流底宽。在50Hz下，I2t=0.005I2TSM(A2s)

3、开关损耗低

3、斩波器

3、当使用在电流为60HZ情况下：

4、优良的动态特性

4、感应器

ITSM(8.3ms)=ITSM(10ms)×1.066,Tj=Tjm

5、优良的高频性能，适用频率2.5KHz-10kHz

5、各种类型的强迫换流器

I2t(8.3ms)=I2t(10ms)×0.943,Tj=Tjm

6、平板型陶瓷管壳封装

4、VTO:门槛电压，rT斜率电阻

7、双面冷却

5、门极引线:白色或无色；阴极引线（需要时）:红色

型号

VDRM

IT(AV)

ITf/f

tq

ITSM

dv/dt

di/dt

IDRM

IGT

VGT

IH

VTM/ITM

VTO

rT

Rth(j-hs)

Tjm

安装力

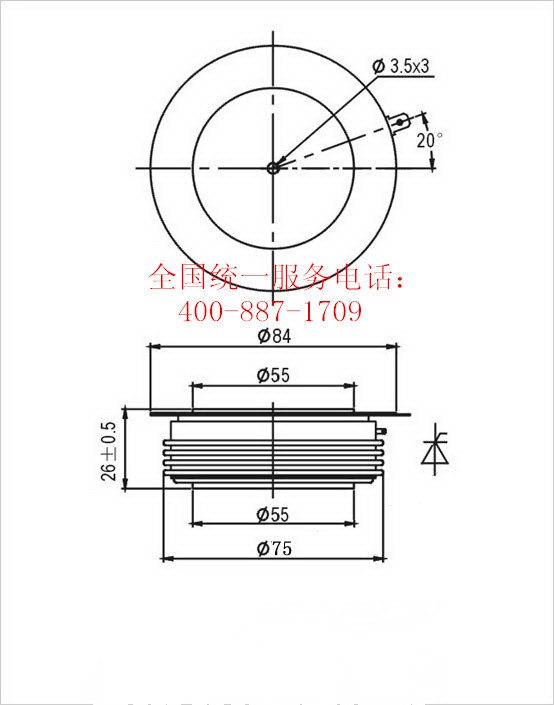

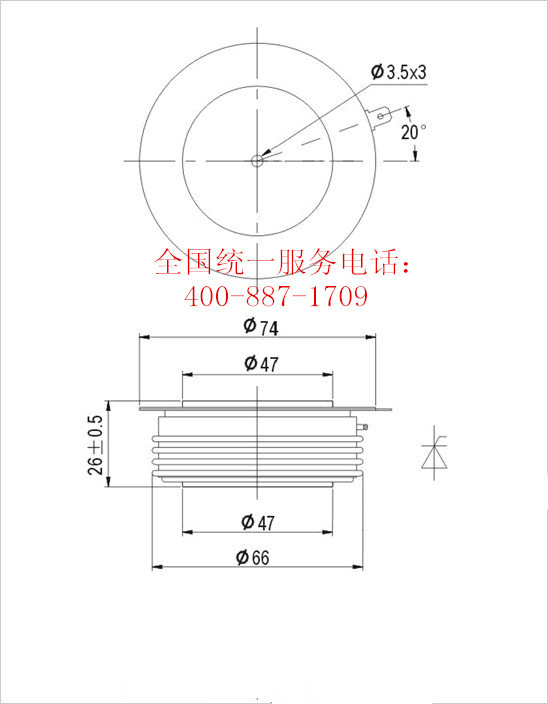

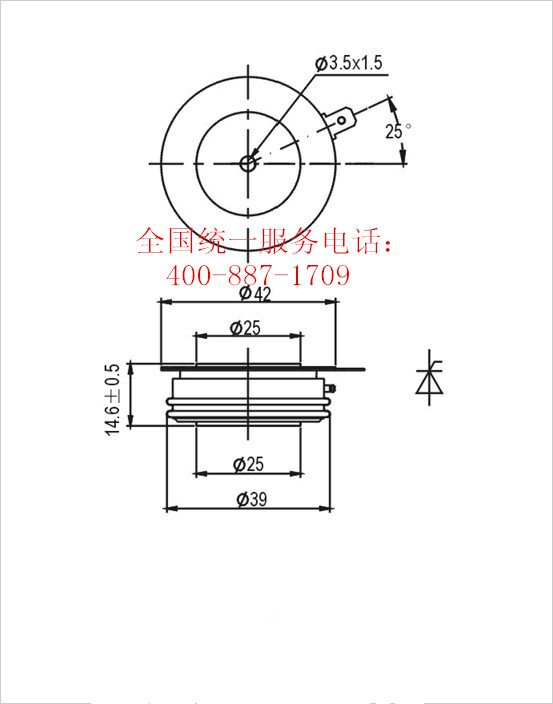

外型

VRRM

IRRM

55°C

100°C

10ms

25°C

115°C

V

A

A/KHz

μs

KA

V/μs

A/μs

mA

mA

V

mA

V/A

V

mΩ

°C/W

°C

KN

T38KAB

600-900

600

500/12

5-7

6

200

200

40

30-250

0.8-3.0

20-400

3.2/1200

1.4

0.48

0.035

115

10-20

outline

L38KAB

600-1000

600

500/10

5-7

6

200

200

40

38-250

0.8-3.0

20-400

3.2/1200

1.4

0.48

0.035

115

10-20

outline

L30KAC

800-1200

200

200/10

5-7

2.4

200

200

30

30-200

0.8-2.5

20-250

3.2/600

1.45

1.12

0.055

115

5.3-10

outline

L38KAC

800-1200

600

400/10

5-7

4.8

200

200

40

30-250

0.8-3.0

20-400

3.2/1200

1.48

0.67

0.035

115

10-20

outline

L45KAC

800-1200

800

500/10

5-7

9.6

200

250

60

30-250

0.8-3.0

20-400

3.2/2400

1.41

0.45

0.03

115

18-25

outline

L50KAC

800-1200

1000

600/10

5-7

12

200

250

80

30-300

0.8-3.0

20-400

3.2/3000

1.32

0.32

0.024

115

19-26

outline

*L55KAC

800-1200

1200

800/8

5-7

14

200

250

100

30-300

0.8-3.0

20-400

3.2/3000

1.27

0.23

0.022

115

21-30

outline

L30KAD

800-1400

200

200/6

5-7

2.4

200

200

30

30-200

0.8-2.5

20-250

3.2/600

1.67

1.32

0.055

115

5.3-10

outline

L38KAD

800-1400

500

500/6

5-7

3.6

200

200

40

30-250

0.8-3.0

20-400

3.2/900

1.5

0.88

0.035

115

10-20

outline

L45KAD

800-1400

600

600/6

5-7

7.2

200

250

60

30-250

0.8-3.0

20-400

3.2/1800

1.61

0.45

0.03

115

18-25

outline

L50KAD

800-1400

800

800/6

5-7

9.6

200

250

80

30-250

0.8-3.0

20-400

3.2/2400

1.65

0.36

0.024

115

19-26

outline

*L55KAD

800-1400

1000

1000/6

5-7

12

200

250

100

30-300

0.8-3.0

20-400

3.2/3000

1.63

0.25

0.022

115

21-30

outline

L40KKD

1200-1600

500

500/4

5-7

6.3

200

200

50

30-250

0.8-3.0

20-400

3.2/1500

1.7

0.48

0.032

115

15-20

outline

L45KKD

1200-1600

600

600/4

5-7

10

200

200

50

30-250

0.8-3.0

20-400

3.2/1800

1.7

0.48

0.032

115

15-20

outline

注：

带*号的为老型号产品，订货时须做评审。
