KGG系列晶闸管

特 点

典型应用

说明

1、全扩散工艺

1、逆变器

1、IGTVGTIH为25°C测试值，除非另作说明，参数表中其它参数皆为在Tjm下的测试值。

2、分布式扩展放大门极结构

2、电焊机

2、I2t=I2TSM×tw/2;tw=正弦半波电流底宽。在50Hz下，I2t=0.005I2TSM(A2s)

3、开关损耗低

3、斩波器

3、当使用在电流为60HZ情况下：

4、优良的动态特性

4、感应器

ITSM(8.3ms)=ITSM(10ms)×1.066,Tj=Tjm

5、优良的高频性能，适用频率2.5KHz-10kHz

5、各种类型的强迫换流器

I2t(8.3ms)=I2t(10ms)×0.943,Tj=Tjm

6、平板型陶瓷管壳封装

4、VTO:门槛电压，rT斜率电阻

7、双面冷却

5、门极引线:白色或无色；阴极引线（需要时）:红色

型号

VDRM

IT(AV)

ITf/f

tq

ITSM

dv/dt

di/dt

IDRM

IGT

VGT

IH

VTM

VTO

rT

Rth(j-hs)

Tjm

安装力

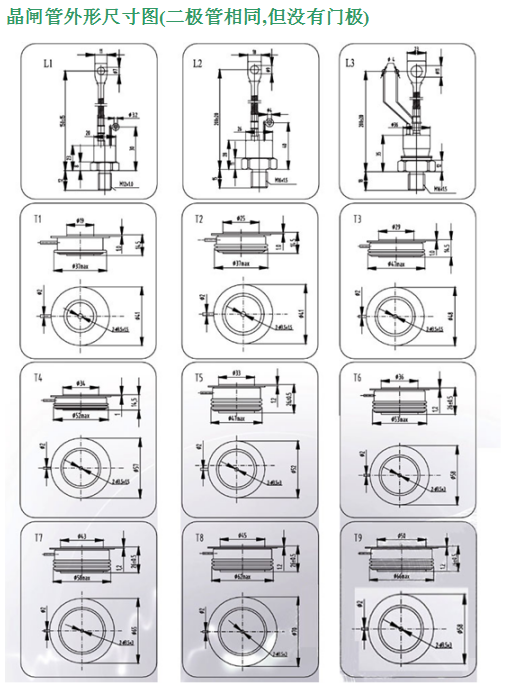

外型

VRRM

IRRM

55°C

125°C

10ms

125°C

25°C

25°C

115°C

V

A

A/KHz

μs

KA

V/μs

A/μs

mA

mA

V

mA

V

V

mΩ

°C/W

°C

KN

KGG20

300-1200

20

500/12

10

6

500

60

40

20-400

1.4

0.48

0.035

115

L1

KGG35

35

500/10

6

80

40

120

2

20-400

3.2

1.4

0.48

0.035

115

L2

KGG50

50

200/10

2.4

80

30

120

2

20-250

1.45

1.12

0.055

115

L3/T1/A1

KGG100

100

400/10

4.8

100

40

150

2

20-400

1.48

0.67

0.035

115

8

T2/A2

KGG200

(300-1600)

200

500/10

15

9.6

800

200

60

150

2

20-400

1.41

0.45

0.03

115

8

T3/T5/A3

KGG300

300

600/10

12

200

80

200

2

20-400

1.32

0.32

0.024

115

12

T4/T6/A4

KGG400

400

800/8

14

200

100

200

2

20-400

1.27

0.23

0.022

115

16

T4/T6/A4

KGG500

500

200/6

2.4

200

30

200

2

20-250

1.67

1.32

0.055

115

18

T7/A5

KGG600

600

500/6

3.6

200

40

200

3

20-400

1.5

0.88

0.035

115

18

T7/A5

KGG800

800

600/6

7.2

300

60

250

3

20-400

1.61

0.45

0.03

115

22

T9/A6

KGG1000

1000

800/6

20

9.6

300

80

250

3

20-400

1.65

0.36

0.024

115

24

T9

KGG1200

1200

1000/6

12

300

100

250

3

20-400

1.63

0.25

0.022

115

28

T10

KGG1600

1600

500/4

6.3

300

50

250

3

20-400

1.7

0.48

0.032

115

36

T11

KGG2000

2000

600/4

10

300

50

250

3

20-400

1.7

0.48

0.032

115

48

T12

注：

带*号的为老型号产品，订货时须做评审。
