产品展示>> 晶闸管（可控硅、模块、散热器） >> KP系列可控硅

特点			典型应用				说明
1、全扩散工艺			1、大功率变流器				1、IGTVGTIH为25°C测试值，除非另作说明，参数表中其它参数皆为在Tjm下的测试值。
2、平板型陶瓷管壳封装			2、交直流电机控制				2、I2t=I2TSM×tw/2;tw=正弦半波电流底宽。在50Hz下，I2t=0.005I2TSM(A2s)
3、中心放大门极结构			3、交直流开关				3、当使用在电流为60HZ情况下：
4、双面冷却			4、相控整流				ITSM(8.3ms)=ITSM(10ms)×1.066,Tj=Tjm
5、大电流			5、有源和无源逆变				I2t(8.3ms)=I2t(10ms)×0.943,Tj=Tjm
							4、VTO:门槛电压，rT斜率电阻
							5、门极引线:白色或无色；阴极引线（需要时）:红色
250
型号	VDRM/VRRM	IT(AV)@Ths		ITSM	dv/dt	di/dt	IDRM/IRRM	IGT	VGT	IH	VTM/ITM	VTO	rT	Rth(j-hs)	Tjm	安装力	外型
型号				10 ms				25 °C				125 °C
	V	A	°C	KA	V/μs	A/μs	mA	mA	V	mA	V/A	V	mΩ	°C/W	°C	KN

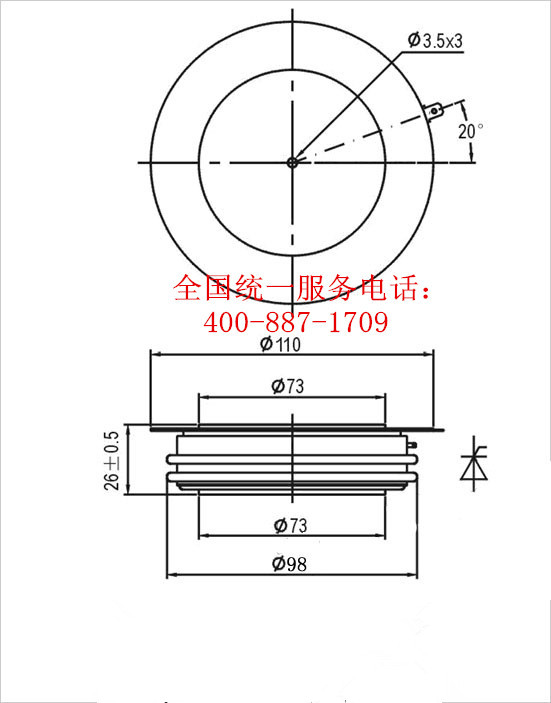

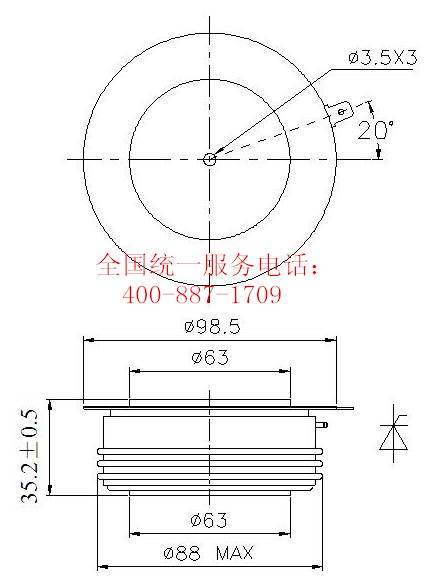

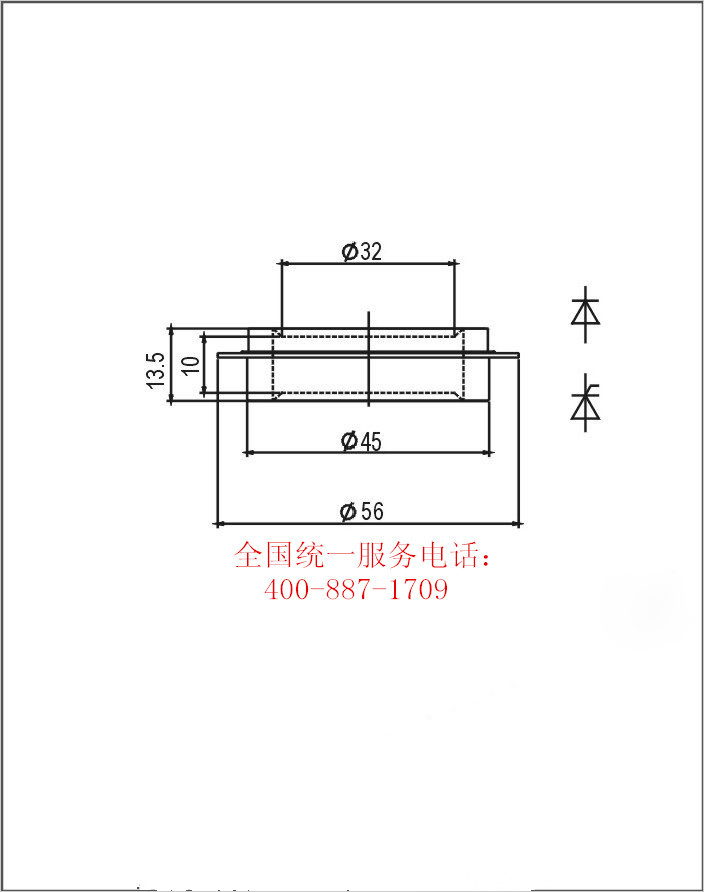

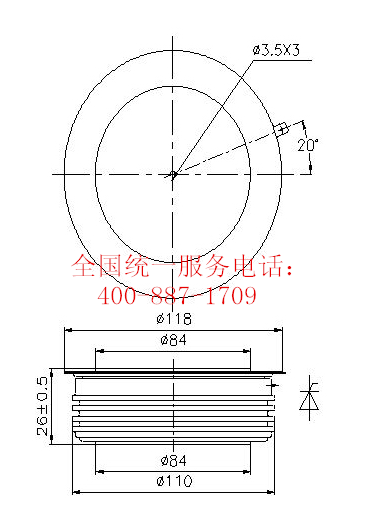

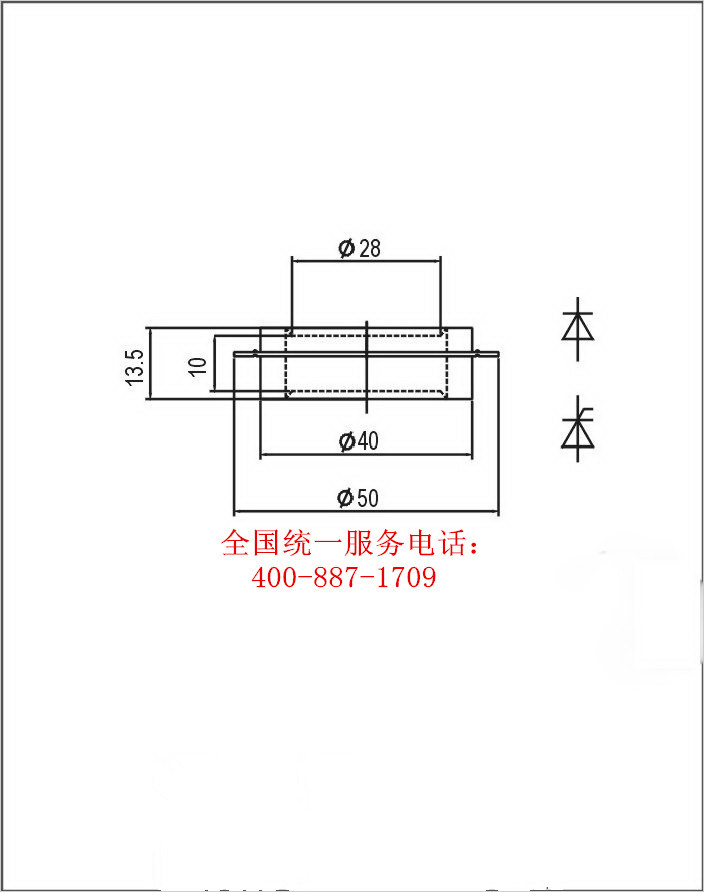

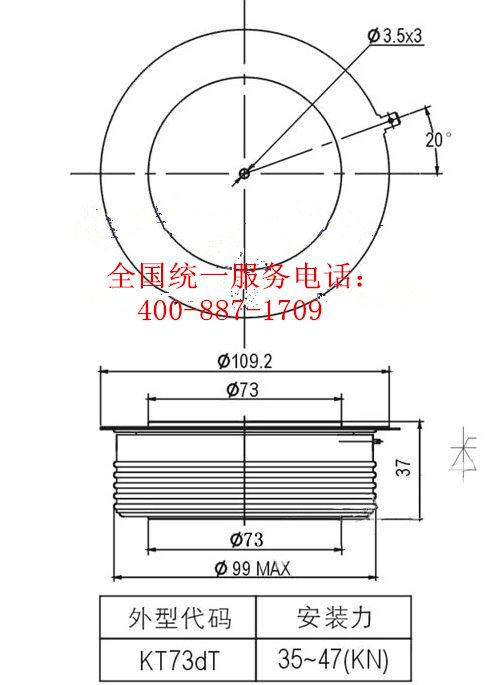

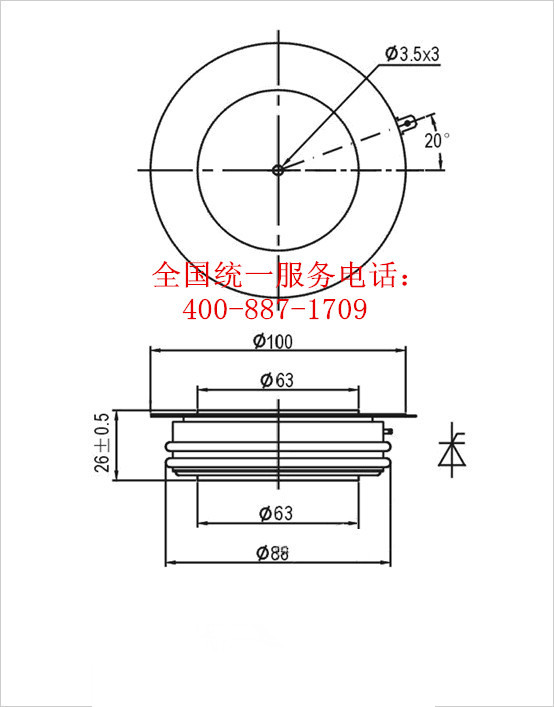

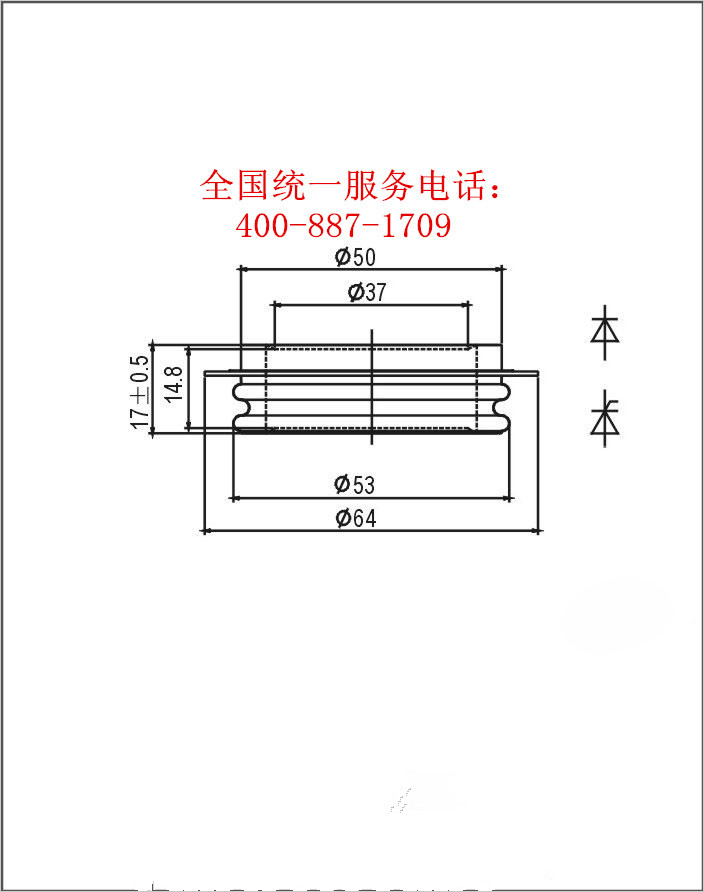

L24KPE	1100-1800	200	97	2.5	300	100	16	30-200	0.8-2.0	20-150	2.2/600	0.85	1.2	0.095	125	3.3-5.5	outline
L30KPE	1100-1800	300	98	3.8	300	100	30	35-250	0.8-2.5	20-200	2.2/900	0.877	1.02	0.055	125	5.3-10	outline
L38KPE	1100-1800	500	101	6.4	300	100	40	35-300	0.8-2.5	20-250	2.2/1500	0.85	0.42	0.035	125	10-20	outline
L40KPE	1100-1800	800	84	10	300	100	50	40-300	0.8-3.0	20-250	2.2/2400	0.91	0.35	0.032	125	15-20	outline
L45KPE	1100-1800	1000	75	13	300	150	60	40-300	0.8-3.0	20-250	2.2/3000	0.93	0.29	0.03	125	18-25	outline
L50KPE	1100-1800	1200	79	15	300	150	80	40-300	0.8-3.0	20-300	2.2/3000	0.91	0.23	0.024	125	19-26	outline
*L55KPE	1100-1800	1600	61	20	300	200	100	40-300	0.8-3.0	20-300	2.2/3000	1.1	0.18	0.022	125	21-30	outline
L60KPE	1100-1800	1800	66	22.5	300	200	120	40-300	0.8-3.0	20-300	2.2/4000	0.98	0.15	0.02	125	21-30	outline
L65KPE	1100-1800	2000	72	25	300	200	120	40-300	0.8-3.0	20-300	2.2/4000	0.87	0.14	0.017	125	27-34	outline
*L70KPE	1100-1800	2500	58	31	300	250	160	40-300	0.8-3.0	20-300	2.2/5000	0.8	0.14	0.016	125	30-40	outline
L76KPE	1100-1800	3000	75	38	300	250	200	40-300	0.8-3.0	20-300	2.2/5000	0.84	0.09	0.011	125	35-47	outline
L30KPEA	1100-1800	200	106	2.5	300	100	30	35-250	0.8-2.0	20-150	2.4/600	0.89	1.1	0.065	125	5.3-12	outline
*L35KPEA	1100-1800	400	98	5	300	100	40	35-250	0.8-2.5	20-200	2.4/1200	0.92	0.75	0.04	125	10-20	outline
L40KPEA	1100-1800	500	104	6.4	300	100	50	35-250	0.8-2.5	20-250	2.4/1500	0.9	0.23	0.035	125	15-20	outline
L24KPC	400-1000	300	82	2.5	300	100	16	30-200	0.8-2.5	20-150	2.2/900	0.75	1	0.095	125	3.3-5.5	outline
L30KPC	400-1000	400	91	3.8	300	100	30	35-250	0.8-2.5	20-200	2.2/1200	0.7	0.85	0.055	125	5.3-10	outline
*L35KPC	400-1000	500	95	5	300	100	40	35-250	0.8-2.5	20-200	1.8/1500	0.89	0.65	0.035	125	10-20	outline
L38KPC	400-1000	600	97	6.4	300	100	40	35-300	0.8-2.5	20-250	1.8/1800	0.8	0.35	0.035	125	10-20	outline
L40KPC	400-1000	800	88	10	300	100	50	35-300	0.8-2.5	20-250	1.8/2400	0.85	0.3	0.032	125	15-20	outline
L45KPC	400-1000	1000	80	13	300	150	60	40-300	0.8-3.0	20-250	1.8/3000	0.88	0.25	0.03	125	18-25	outline
L50KPC	400-1000	1600	68	20	300	200	80	40-300	0.8-3.0	20-300	1.8/3000	0.89	0.15	0.024	125	19-26	outline
*L55KPC	400-1000	1800	60	22.5	300	200	100	40-300	0.8-3.0	20-300	1.8/4000	0.88	0.17	0.022	125	21-30	outline
L60KPC	400-1000	2000	63	25	300	200	120	40-300	0.8-3.0	20-300	1.8/4000	0.95	0.12	0.02	125	21-30	outline
L65KPC	400-1000	2500	64	31	300	250	120	40-300	0.8-3.0	20-300	1.8/5000	0.75	0.11	0.017	125	27-34	outline
*L70KPC	400-1000	3000	64	38	300	250	160	40-300	0.8-3.0	20-300	1.8/5000	0.82	0.08	0.016	125	30-40	outline
L76KPC	400-1000	3500	70	44	300	250	200	40-300	0.8-3.0	20-300	1.8/5000	0.82	0.07	0.011	125	35-47	outline
L89KPC	400-1000	4000	72	55	300	250	250	40-300	0.8-3.0	20-300	1.8/5000	0.88	0.06	0.009	125	70-85	outline
L38KPJ	3100-4200	400	88	6.4	300	100	50	35-300	0.8-2.5	20-250	3.2/1000	1.18	1.49	0.035	125	10-20	outline
L50KPJ	3100-4200	800	70	11.5	500	100	100	40-300	0.8-3.0	20-250	2.8/1500	1.24	0.77	0.024	125	19-26	outline
L65KPJ	3100-4200	1250	70	16	500	200	120	40-300	0.8-3.0	20-300	2.8/3000	1.17	0.35	0.017	125	27-34	outline
L76KPJ	3100-4200	1650	70	20	300	250	200	40-300	0.8-3.0	20-300	2.6/3000	1.15	0.32	0.011	125	35-47	outline
L89KPJ	3100-4200	2500	70	40	500	250	250	40-300	0.8-3.0	20-300	2.6/5000	1	0.18	0.009	125	70-85	outline
L40KPH	1900-3000	500	88	6.8	500	100	50	40-300	0.8-3.0	20-250	2.4/1500	1.2	0.78	0.032	125	15-20	outline
L50KPH	1900-3000	1000	77	13	500	150	80	40-300	0.8-3.0	20-250	2.4/2400	1.11	0.36	0.024	125	19-26	outline
*L55KPH	1900-3000	1200	78	15	500	150	100	40-300	0.8-3.0	20-300	2.4/3000	0.97	0.27	0.022	125	21-30	outline
L60KPH	1900-3000	1600	60	20	500	200	120	40-300	0.8-3.0	20-300	2.4/3000	1.2	0.21	0.02	125	21-30	outline
L65KPH	1900-3000	1800	69	22.5	500	200	120	40-300	0.8-3.0	20-300	2.4/4000	0.99	0.19	0.017	125	27-34	outline
*L70KPH	1900-3000	2000	63	25	500	250	160	40-300	0.8-3.0	20-300	2.4/4000	1.07	0.19	0.016	125	30-40	outline
L76KPH	1900-3000	2500	72	31	500	250	200	40-300	0.8-3.0	20-300	2.4/5000	1	0.15	0.011	125	35-47	outline
L89KPH	1900-3000	3500	64	44	500	250	250	40-300	0.8-3.0	20-300	2.4/5000	0.99	0.11	0.009	125	70-85	outline
L100KPH	1900-3000	4000	68	45	500	250	200	40-450	0.9-3.5	20-1000	2.3/5000	0.91	0.09	0.075	125	98-113	outline
L50KPM	4300-5500	700	75	10	500	100	120	40-300	0.8-3.0	20-250	3.2/1500	1.3	0.76	0.024	125	19-26	outline
L65KPM	4300-5500	1100	71	17	500	200	120	40-300	0.8-3.0	20-250	3.0/3000	1.3	0.58	0.017	125	27-34	outline
L76KPM	4300-5500	1500	75	20	500	250	120	40-300	0.8-3.0	20-250	2.8/3000	1.3	0.42	0.011	125	35-47	outline
L50KPR	5600-6500	700	70▲	11.8	500	100	200	40-300	0.8-3.0	20-250	2.7/1000	1.25	1.045	0.023	125	14-24	outline
L65KPR	5600-6500	1300	70▲	16	500	150	200	40-300	0.8-3.0	20-250	2.7/1500	1.21	0.45	0.014	125	27-34	outline
L76KPR	5600-6500	1800	70▲	22	500	200	250	40-300	0.8-3.0	20-250	2.6/1600	1.2	0.28	0.01	125	35-47	outline
注：	*为非标准产品 ▲壳温TC
